　　节水型复合冷凝器是一种用于蒸汽动力系统或其他热能回收系统中的节能设备。它利用一种称为"复合冷凝"的原理来实现有效的热能回收和节约水资源。

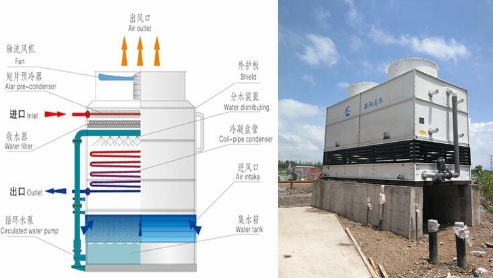

波肖门尾图库　　复合冷凝器的工作原理如下：

波肖门尾图库　　1. 热源蒸汽：复合冷凝器首先接收热源的蒸汽，这个蒸汽可以来自于锅炉、蒸汽发生器或其他热能源。

　　2. 主冷凝器：蒸汽经过主冷凝器，通过传热与冷却介质(通常是水)接触，释放出大量的热量，使蒸汽冷凝成水。

波肖门尾图库　　3. 辅助冷凝器：在主冷凝器之后，蒸汽进一步通过辅助冷凝器，与另一个冷却介质(通常是冷凝水)进行换热。这里的关键是辅助冷凝器内的冷凝水比主冷凝器中使用的冷却介质温度更低。

波肖门尾图库　　4. 蒸汽冷凝：在辅助冷凝器中，不仅有部分冷凝水被加热成蒸汽，而且从主冷凝器中流出的热水也进一步被加热，变成了高温的水蒸汽。因此，在辅助冷凝器中，蒸汽发生复合冷凝。

波肖门尾图库　　5. 再循环：经过复合冷凝的部分蒸汽会与热源蒸汽混合，形成再循环的蒸汽流，进一步提高整体的回收热效率。

　　通过上述的工作原理，节水型复合冷凝器能够充分利用热能，将热源蒸汽中的热量转化为有用的热能输出，同时减少对外界冷却水的需求，从而实现节能和节水的目的。这种技术在许多工业领域中被广泛应用，以提高能源利用效率和降低环境影响。
